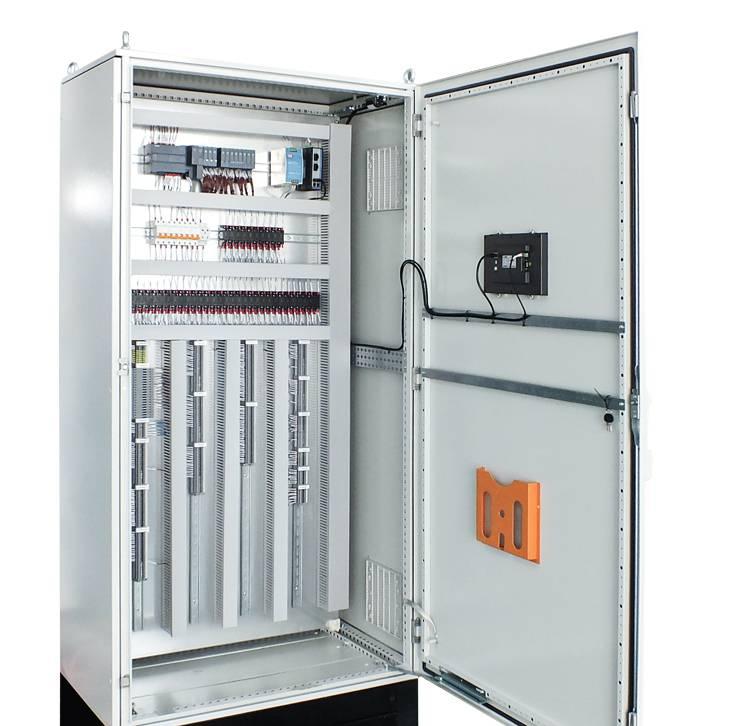

在工業自動化控制系統中，PLC控制柜作為核心控制單元，承擔著指令下發、數據采集、邏輯運算及設備聯動的關鍵作用，而通訊鏈路則是連接PLC與變頻器、傳感器、觸摸屏、上位機等設備的“神經中樞”。通訊鏈路的穩定性、實時性與兼容性，直接決定整個自動化系統的運行效率、控制精度及可擴展性。Modbus、Profinet、EtherNet/IP作為當前工業領域應用最廣泛的三大通訊協議，各自具備獨特的技術特性、適用場景及設計要點，本文結合石家莊PLC控制柜廠家德蘭電氣的實際工程案例及行業實操經驗，深入探討三大協議在PLC控制柜通訊鏈路設計中的應用細節、選型原則及常見問題解決方案，為行業技術人員提供實操參考。

一、PLC控制柜通訊鏈路設計核心原則

PLC控制柜通訊鏈路設計并非簡單的設備拼接，需結合系統規模、控制需求、現場環境及后期擴展性，遵循四大核心原則，確保通訊鏈路穩定可靠、貼合實際工況。

一是實時性適配原則：根據控制場景的實時需求選型設計，如高速聯動設備（如流水線、機器人）需選用實時性強的協議，而普通監測系統（如水泵、風機）可選用實時性要求適中的協議，避免過度設計導致成本浪費。二是可靠性優先原則：工業現場存在電磁干擾、溫度波動、粉塵潮濕等復雜環境，通訊鏈路需具備抗干擾能力，設計時需考慮電纜選型、接地處理、拓?fù)浣Y(jié)構優化，減少通訊丟包、誤碼現象。三是兼容性原則：確保所選協議與PLC、從站設備（變頻器、傳感器等）的通訊接口兼容，同時預留擴展接口，方便后期新增設備、升級系統。四是經濟性原則：結合系統規模選型，小型系統優先選用低成本、易調試的協議，大型分布式系統選用擴展性強、穩定性高的協議，平衡性能與成本。

二、三大主流通訊協議特性對比及適用場景

Modbus、Profinet、EtherNet/IP三大協議均基于工業以太網或串行通訊技術，但在傳輸速率、實時性、擴展性、兼容性等方面存在顯著差異，明確其特性差異是通訊鏈路設計的前提，具體對比及適用場景如下。

（一）Modbus協議

Modbus協議由施耐德電氣于1979年推出，是工業通訊領域最基礎、應用最廣泛的開放式協議，核心優勢在于結構簡單、兼容性強、成本低廉、調試便捷，無需復雜的硬件配置，僅需通過串口（RS-232、RS-485）或以太網（Modbus TCP）即可實現數據交互，是小型PLC控制柜通訊鏈路的首選協議。

Modbus協議主要分為兩種傳輸模式：Modbus RTU（串口傳輸）和Modbus TCP（以太網傳輸）。Modbus RTU采用RS-485總線傳輸，傳輸距離可達1200米（不加中繼器），傳輸速率為9600bps~115200bps，適用于小型點對點、點對多點通訊場景，如單臺PLC與多臺變頻器、傳感器的通訊；Modbus TCP基于以太網傳輸，傳輸速率可達100Mbps~1000Mbps，傳輸距離不受限制（可通過交換機、路由器擴展），適用于中小型分布式系統，實現PLC與上位機、觸摸屏的遠程通訊。

其局限性在于實時性一般（通訊延遲約10~100ms），不支持優先級傳輸，不適用于高速聯動、大規模數據交互的復雜系統；同時抗干擾能力較弱，在強電磁干擾環境下易出現通訊丟包。適用場景：小型自動化系統（如單機設備控制、小型泵站、簡易流水線）、對實時性要求不高的監測系統，以及需要低成本、快速調試的項目。

（二）Profinet協議

Profinet協議由西門子主導，基于工業以太網技術開發，是面向工業自動化的實時以太網協議，兼容IEC 61158標準，核心優勢在于實時性強、擴展性好、抗干擾能力突出，支持分布式IO、設備冗余、優先級傳輸，是大型PLC控制柜、高速聯動系統的主流選擇。

Profinet協議分為兩種通訊等級：Profinet IO（實時通訊）和Profinet RT（等時實時通訊）。Profinet IO適用于一般實時控制場景，通訊延遲約1~10ms，可實現PLC與分布式IO模塊、變頻器、機器人等設備的高速數據交互；Profinet RT適用于高速聯動、精準控制場景（如機器人焊接、高速流水線），通訊延遲可達1ms以內，支持同步控制，確保多設備協同運行的一致性。

Profinet協議支持星形、環形、總線型等多種拓?fù)浣Y(jié)構，其中環形拓?fù)渚邆淙哂喙δ?，某一段鏈路故障時，可自動切換至備用鏈路，確保通訊不中斷；同時支持熱插拔，方便設備維護、新增。其局限性在于成本較高（需選用支持Profinet協議的PLC、通訊模塊及設備），調試難度略高于Modbus協議，對技術人員的專業要求較高。適用場景：大型分布式自動化系統（如汽車生產線、冶金設備、智能倉儲）、高速聯動設備控制、對通訊可靠性、實時性要求高的項目。

（三）EtherNet/IP協議

EtherNet/IP協議由羅克韋爾自動化主導，基于以太網和ControlNet工業協議開發，采用CIP（Common Industrial Protocol）通用工業協議作為核心，核心優勢在于兼容性強、開放性好、支持跨廠商設備互聯，可實現PLC與變頻器、機器人、上位機、物聯網設備的無縫對接，是智能制造、工業4.0場景下的優選協議。

EtherNet/IP協議采用以太網傳輸，傳輸速率可達100Mbps~1000Mbps，通訊延遲約1~5ms，兼顧實時性與擴展性；支持優先級傳輸，可根據數據重要性分配通訊帶寬，確保控制指令優先傳輸，避免通訊擁堵；同時支持設備級環網冗余，提升通訊鏈路的可靠性，適用于大規模、跨廠商、多設備協同的自動化系統。

與Profinet協議相比，EtherNet/IP協議的開放性更強，支持更多廠商的設備（如羅克韋爾、歐姆龍、ABB等），無需擔心設備兼容性問題；但實時性略遜于Profinet RT，成本與Profinet相當。適用場景：智能制造車間、跨廠商設備聯動系統、工業物聯網項目、對設備兼容性、擴展性要求高的大型自動化系統。

三、三大協議在PLC控制柜通訊鏈路中的具體應用設計

結合三大協議的特性及適用場景，針對不同系統規模、控制需求，設計對應的通訊鏈路，重點關注硬件選型、拓?fù)浣Y(jié)構、參數配置及抗干擾設計，確保通訊鏈路穩定可靠。以下結合實際工程案例，詳細講解各協議的應用設計細節。

（一）Modbus協議應用設計（小型PLC控制柜案例）

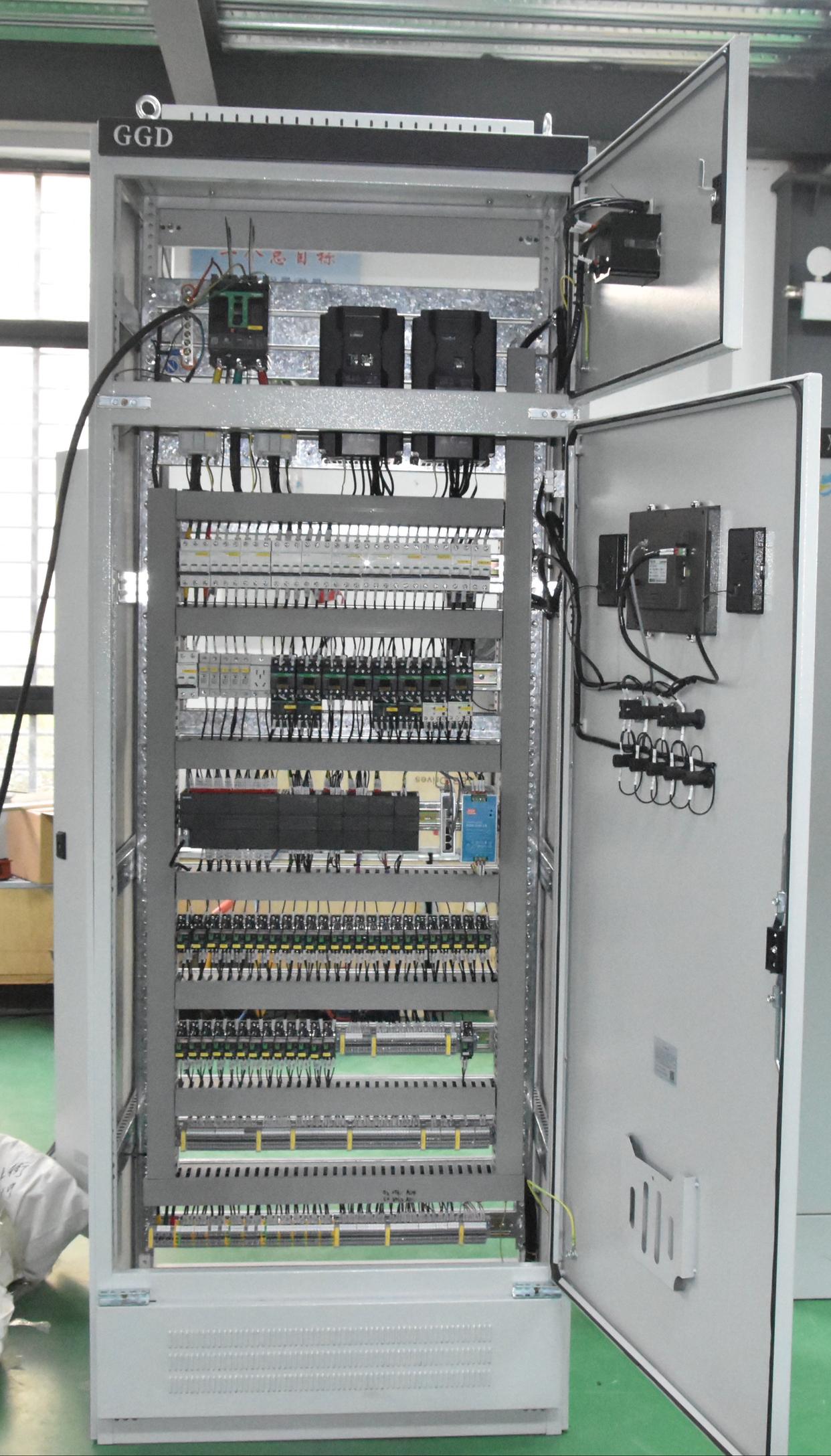

案例場景：某小型泵站PLC控制柜，控制1臺PLC（西門子S7-200 SMART）、3臺變頻器（臺達VFD）、1臺觸摸屏（威綸通），實現水泵啟?？刂?、轉速調節及運行參數監測，對實時性要求不高（通訊延遲≤100ms），預算有限。該類小型PLC控制柜是石家莊PLC控制柜廠家德蘭電氣的常規設計場景，其優化的Modbus通訊鏈路設計可有效降低小型系統的通訊故障發生率。

1.硬件選型：PLC選用西門子S7-200 SMART CPU SR40，自帶RS-485串口（支持Modbus RTU主站模式）；變頻器選用臺達VFD-B系列，自帶RS-485通訊接口（支持Modbus RTU從站模式）；觸摸屏選用威綸通TK6071IP，自帶RS-485串口；通訊電纜選用屏蔽雙絞線（RVSP 2×0.75mm2），提升抗干擾能力；配置1個RS-485中繼器（可選，若傳輸距離超過100米）。

2.拓?fù)浣Y(jié)構設計：采用總線型拓?fù)浣Y(jié)構，PLC作為Modbus RTU主站，變頻器、觸摸屏作為從站，所有從站并聯接入PLC的RS-485串口，通訊電纜兩端加裝終端電阻（120Ω），減少信號反射，避免通訊干擾。

3.參數配置：統一通訊參數，波特率設置為9600bps，數據位8位，停止位1位，校驗位無校驗（可根據現場干擾情況調整為偶校驗）；為每個從站分配唯一的從站地址（1~247），如觸摸屏地址為1，3臺變頻器地址分別為2、3、4；PLC側通過編程軟件（STEP 7-Micro/WIN SMART）編寫Modbus RTU通訊程序，實現對變頻器的轉速調節、啟?？刂疲约斑\(yùn)行參數（如電流、電壓、頻率）的采集；觸摸屏側通過組態軟件（EBPro）設置Modbus RTU通訊參數，對接PLC，實現參數顯示、手動操作。

4.抗干擾設計：通訊電纜遠離變頻器、接觸器等強電磁干擾設備，避免并行敷設；電纜屏蔽層單端接地（接地電阻≤4Ω），減少電磁干擾；PLC、變頻器、觸摸屏的接地端共用一個接地極，避免電位差導致的通訊故障。

（二）Profinet協議應用設計（大型分布式PLC控制柜案例）

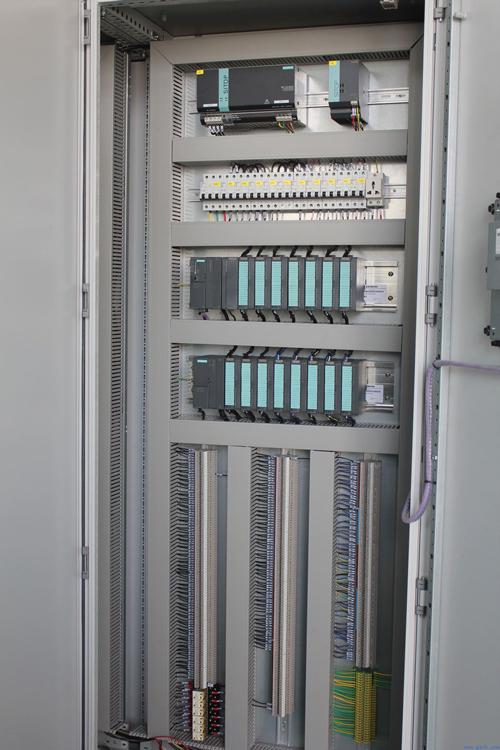

案例場景：某汽車零部件生產線PLC控制柜，控制1臺主PLC（西門子S7-1500）、2臺從PLC（西門子S7-1200）、10臺變頻器（西門子G120）、20個分布式IO模塊（西門子ET 200SP）、1臺上位機（工業計算機），實現生產線高速聯動控制，要求通訊延遲≤1ms，通訊鏈路無中斷（需冗余設計）。

1.硬件選型：主PLC選用西門子S7-1500 CPU 1516-3 PN/DP，自帶Profinet IO控制器接口；從PLC選用西門子S7-1200 CPU 1214C，配置Profinet通訊模塊；變頻器選用西門子G120，配置Profinet通訊模塊；分布式IO模塊選用西門子ET 200SP，支持Profinet IO設備模式；上位機配置工業以太網網卡；選用工業以太網交換機（西門子SCALANCE X208），支持環形冗余；通訊電纜選用工業屏蔽以太網電纜（CAT5E SF/UTP）。

2.拓?fù)浣Y(jié)構設計：采用環形拓?fù)浣Y(jié)構，主PLC、從PLC、變頻器、分布式IO模塊、上位機均接入工業以太網交換機，組成環形冗余網絡；主PLC作為Profinet IO控制器，從PLC、變頻器、分布式IO模塊作為Profinet IO設備；設置鏈路冗余時間（≤100ms），某一段鏈路故障時，交換機自動切換至備用鏈路，確保通訊不中斷。

3.參數配置：通過西門子TIA Portal編程軟件，配置Profinet通訊參數，為主PLC、從站設備分配唯一的IP地址（同一網段，如192.168.0.1~192.168.0.35）；配置Profinet IO通訊組，將需要高速交互的數據（如變頻器轉速、IO模塊輸入輸出信號）分配至實時數據區，確保通訊延遲≤1ms；啟用設備名稱解析功能，實現設備地址與名稱的對應，方便調試、維護；上位機通過WinCC組態軟件，對接主PLC，實現生產線運行狀態監測、參數設置及故障報警。

4.抗干擾設計：工業以太網交換機、PLC、變頻器均采用隔離式電源供電，減少電源干擾；通訊電纜采用屏蔽層接地（兩端接地，接地電阻≤4Ω），避免電磁干擾；環形鏈路中，每段電纜長度不超過100米，若超過需選用光纖傳輸；設備安裝時，將通訊模塊與強電模塊（接觸器、繼電器）分開布置，減少電磁輻射干擾。

（三）EtherNet/IP協議應用設計（智能制造場景案例）

案例場景：某智能制造車間PLC控制柜，控制1臺主PLC（羅克韋爾ControlLogix 5570）、3臺機器人（ABB IRB 120）、5臺變頻器（羅克韋爾PowerFlex 525）、1套物聯網網關、1臺上位機，實現機器人與生產線的協同控制、設備狀態遠程監測，要求跨廠商設備兼容，通訊延遲≤5ms，支持后期新增設備。

1.硬件選型：主PLC選用羅克韋爾ControlLogix 5570，配置EtherNet/IP通訊模塊；機器人選用ABB IRB 120，自帶EtherNet/IP通訊接口；變頻器選用羅克韋爾PowerFlex 525，支持EtherNet/IP協議；物聯網網關選用支持EtherNet/IP協議的工業網關；上位機配置工業以太網網卡；選用工業以太網交換機（羅克韋爾1756-ENBT），支持EtherNet/IP協議及優先級傳輸；通訊電纜選用CAT6屏蔽以太網電纜，提升傳輸速率及抗干擾能力。

2.拓?fù)浣Y(jié)構設計：采用星形拓?fù)浣Y(jié)構，主PLC、機器人、變頻器、物聯網網關、上位機均接入工業以太網交換機，形成集中式通訊網絡；交換機支持優先級傳輸，將PLC控制指令、機器人聯動信號設置為高優先級，確保關鍵數據優先傳輸；物聯網網關接入以太網，實現設備數據上傳至云端，支持遠程監測、調試。

3.參數配置：通過羅克韋爾RSLogix 5000編程軟件，配置EtherNet/IP通訊參數，為主PLC、各從站設備分配唯一的IP地址（同一網段）；基于CIP協議，配置通訊標簽，實現PLC與機器人、變頻器的數據交互，如機器人運動指令下發、變頻器轉速調節、設備運行參數采集；設置通訊超時時間（≤10ms），避免通訊故障導致設備誤動作；上位機通過RSView SE組態軟件，對接主PLC，實現車間運行狀態實時監測、數據統計及故障排查。

4.抗干擾設計：通訊電纜選用屏蔽層雙端接地，接地電阻≤4Ω；工業以太網交換機、PLC、機器人均采用隔離式接地，避免電位差干擾；車間內強電磁干擾設備（如焊機、變頻器）與通訊設備保持一定距離，通訊電纜避免與強電電纜并行敷設；啟用交換機的抗干擾功能，過濾無效數據，減少通訊丟包。

四、PLC控制柜通訊鏈路選型技巧及常見問題解決方案

（一）協議選型技巧

1.小型系統（設備數量≤10臺，無高速聯動需求）：優先選用Modbus協議（Modbus RTU/TCP），成本低廉、調試便捷，滿足基本通訊需求；若需要遠程通訊，選用Modbus TCP協議。

2.大型分布式系統（設備數量≥10臺，有高速聯動需求）：優先選用Profinet協議，實時性強、冗余功能完善，適合多設備協同控制；若系統中存在多廠商設備，優先選用EtherNet/IP協議，兼容性更強。

3.智能制造、工業物聯網場景：優先選用EtherNet/IP協議，開放性好、支持跨廠商互聯，可無縫對接物聯網網關、云端平臺；若已有西門子設備集群，可選用Profinet協議，降低兼容性風險。

4.混合場景：可采用“主協議+輔助協議”的設計模式，如大型系統中，主鏈路采用Profinet協議（實現高速聯動），輔助鏈路采用Modbus TCP協議（實現上位機監測、小型設備通訊），兼顧性能與成本。石家莊PLC控制柜廠家德蘭電氣可根據客戶混合場景的實際需求，提供定制化的通訊鏈路設計服務，結合三大協議特性優化選型，平衡系統性能與成本控制。

（二）常見問題解決方案

1.通訊丟包、誤碼：排查通訊電纜（是否破損、屏蔽層接地是否良好），更換屏蔽雙絞線或以太網電纜；檢查拓?fù)浣Y(jié)構，避免鏈路過長、終端電阻缺失（Modbus RTU）；遠離強電磁干擾設備，調整通訊參數（如提高波特率、啟用校驗位）；若丟包嚴重，增加交換機、中繼器，優化鏈路布局。

2.設備無法通訊：檢查設備通訊接口是否正常（如RS-485接口損壞、以太網接口松動）；確認通訊參數一致（波特率、IP地址、從站地址等）；排查編程問題（如Modbus主站程序編寫錯誤、Profinet IO組態錯誤）；檢查設備電源，確保通訊模塊正常供電。

3.通訊延遲過高：優化拓?fù)浣Y(jié)構，減少鏈路節點（如刪除冗余交換機）；調整協議參數（如Profinet協議啟用實時模式、EtherNet/IP協議設置優先級）；選用高速通訊設備（如千兆交換機、高性能PLC）；避免大量非關鍵數據占用通訊帶寬。

4.冗余鏈路切換失敗：檢查Profinet/EtherNet/IP冗余配置（如冗余時間、鏈路節點設置）；排查備用鏈路是否正常（如電纜破損、交換機故障）；重啟通訊設備，重新組態冗余鏈路。

五、通訊鏈路調試與維護要點

通訊鏈路設計完成后，需通過系統調試確保其穩定運行，同時建立定期維護制度，降低故障發生率，延長鏈路使用壽命。

1.調試要點：先進行單點調試，逐一測試PLC與各從站設備的通訊（如Modbus從站地址讀取、Profinet IO設備在線檢測），確保單點通訊正常；再進行聯機調試，測試多設備協同通訊、數據交互的實時性、穩定性，模擬故障場景（如斷開某段鏈路），測試冗余功能是否正常；最后進行現場調試，在實際工況下運行，監測通訊狀態，排查干擾導致的問題。

2.維護要點：定期檢查通訊電纜、接線端子，緊固松動的接頭，更換破損的電纜；定期清理設備灰塵，檢查通訊模塊、交換機的散熱情況，避免過熱損壞；定期備份通訊組態、編程程序，方便故障后恢復；定期監測通訊狀態（如丟包率、延遲），建立故障臺賬，總結常見問題及解決方案；若系統升級、新增設備，需重新優化通訊鏈路，確保兼容性。

Modbus、Profinet、EtherNet/IP三大協議在PLC控制柜通訊鏈路設計中，各有側重、互補共生，其應用設計的核心是“貼合工況、適配需求”。小型系統追求成本與便捷性，優先選用Modbus協議；大型高速聯動系統追求實時性與可靠性，優先選用Profinet協議；智能制造、跨廠商聯動場景追求兼容性與開放性，優先選用EtherNet/IP協議。

在實際工程設計中，技術人員需結合系統規模、控制需求、預算及現場環境，合理選型協議、優化拓?fù)浣Y(jié)構、配置通訊參數，同時做好抗干擾設計、調試與維護工作，確保通訊鏈路穩定可靠，為整個自動化系統的高效運行提供保障。石家莊PLC控制柜廠家德蘭電氣深耕PLC控制柜研發設計領域，可提供從協議選型、鏈路設計到調試維護的一站式技術支持，助力企業提升自動化系統運行穩定性。隨著工業自動化、智能制造的快速發展，通訊協議的應用將更加多元化，需不斷積累實操經驗，結合新技術、新設備，優化通訊鏈路設計，提升系統的智能化、高效化水平。
