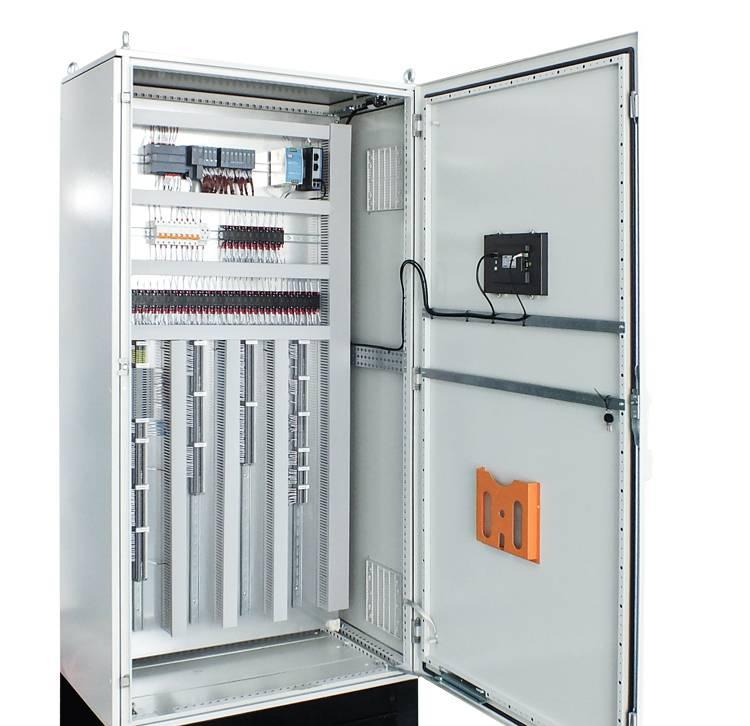

變頻控制柜作為工業生產中電機調速、能量控制的核心設備，其運行穩定性直接決定生產效率與設備安全。過壓故障是變頻控制柜最常見的故障類型之一，主要表現為柜內變頻器報過壓報警（常見代碼如OU、OV、Over Voltage等）、接觸器跳閘、熔斷器熔斷，嚴重時會損壞變頻器整流模塊、濾波電容、IGBT等關鍵元器件，甚至引發設備停機、生產中斷等安全隱患。石家莊變頻柜廠家德蘭電氣深耕工業自動化領域，專注變頻柜研發生產與故障解決方案服務，本文結合其現場實操經驗及行業案例，深入分析變頻控制柜過壓故障的核心原因，梳理針對性處理方法，同時補充預防措施，為行業技術人員提供實操參考。

一、變頻控制柜過壓故障的核心原因

變頻控制柜過壓故障的本質是柜內電路中電壓峰值超過設備額定耐受電壓，根據過壓產生的位置與誘因，可分為輸入側過壓、中間直流母線過壓、輸出側過壓三大類，各類過壓誘因存在明顯差異，需結合現場工況精準判斷。

（一）輸入側過壓

輸入側過壓主要指電網輸入電壓異常升高，超出變頻控制柜額定輸入電壓范圍（通常為380V±10%，特殊工況可定制），導致過壓保護觸發，此類故障占比約40%，多與電網波動、外部接線異常相關。

1.電網電壓波動：工業電網受用電負荷沖擊（如大型設備啟停、變壓器切換、電網短路故障恢復）、雷電沖擊、供電線路過長、電壓調節裝置失靈等影響，易出現瞬時電壓驟升（如380V電網瞬時升至450V以上），超出變頻器輸入側整流橋、濾波電容的耐受范圍，觸發過壓保護。尤其在深夜、用電低谷期，電網負荷減輕，電壓易偏高，長期運行會加劇過壓故障頻次。

2.輸入側接線錯誤：現場施工時，若將380V三相電誤接為660V、1140V高壓電，或接線時相位錯亂、零線與火線接反，會導致輸入電壓直接超標；此外，輸入側電纜接觸不良、接頭氧化，會產生接觸電阻，導致電壓降異常，間接引發輸入側過壓假象（實際為瞬時尖峰電壓）。

3.防雷保護失效：變頻控制柜輸入側通常配置防雷器（SPD），用于抑制雷電感應過壓、浪涌過壓。若防雷器老化、擊穿損壞、接線松動，或未按規范安裝（如接地電阻超標，大于4Ω），雷電天氣時，雷電浪涌無法有效泄放，會沿供電線路侵入控制柜，導致輸入側瞬時過壓，損壞設備并觸發保護。

（二）中間直流母線過壓

變頻控制柜的核心是變頻器，變頻器內部整流模塊將交流輸入轉換為直流電壓，經中間直流母線（濾波電容）濾波后，由逆變模塊轉換為可調頻率、可調電壓的交流電驅動電機。中間直流母線電壓異常升高（通常超過額定直流電壓的1.15倍，如380V輸入對應的額定直流電壓約540V，過壓閾值約620V），是過壓故障的最主要表現形式，誘因多與能量回饋、濾波系統異常相關。

1.電機能量回饋過壓：這是工業現場最常見的誘因，尤其適用于提升機、起重機、電梯、離心機等勢能負載或大慣性負載場景。當設備處于減速、制動狀態時，電機轉速高于變頻器輸出同步轉速，電機將轉變?yōu)榘l(fā)電機模式，產生的再生電能無法被負載消耗，會反向回饋至變頻器中間直流母線，導致母線電壓持續升高，超出保護閾值后觸發過壓報警。若制動電阻、制動單元損壞（如制動電阻燒毀、接線松動，制動單元模塊擊穿），無法及時消耗再生電能，會加劇過壓故障，嚴重時會燒毀濾波電容。

2.濾波電容異常：中間直流母線的濾波電容（多為電解電容），主要作用是穩定直流電壓、吸收瞬時尖峰電壓。若濾波電容老化、容量衰減（如容量低于額定值的80%）、漏液、鼓包，或電容內部擊穿短路，會導致濾波效果下降，直流母線電壓波動加劇，出現瞬時尖峰過壓；此外，濾波電容接線松動、接觸不良，會產生局部放電，引發母線電壓異常升高。

3.整流模塊異常：變頻器輸入側整流模塊（多為二極管整流橋或晶閘管整流橋）若出現單向?qū)?、擊穿損壞，會導致整流后的直流電壓波形畸變，出現直流電壓偏高、波動過大的情況，進而觸發中間直流母線過壓保護；若整流模塊散熱不良（如散熱片積塵、風扇損壞），會導致模塊工作異常，間接影響直流母線電壓穩定性。

（三）輸出側過壓

輸出側過壓主要指變頻器逆變模塊輸出至電機的電壓異常升高，超出電機額定電壓范圍，同時反饋至中間直流母線，引發整體過壓故障，誘因多與逆變模塊、接線、電機異常相關。

1.逆變模塊異常：變頻器逆變模塊（IGBT）是轉換直流電壓為交流電壓的核心部件，若IGBT模塊擊穿、開路，或驅動電路故障（如驅動光耦損壞、驅動電壓異常），會導致逆變模塊輸出電壓波形畸變、電壓峰值過高，進而引發輸出側過壓，同時反饋至中間直流母線，觸發整體過壓保護；此外，IGBT模塊散熱不良，會導致模塊導通、關斷延遲，產生瞬時過壓尖峰。

2.輸出側接線與負載異常：輸出側電纜過長（如超過50米）、電纜截面積過小，會導致線路阻抗增大，變頻器輸出電壓在傳輸過程中產生反射波，反射波疊加會形成瞬時過壓尖峰，觸發過壓保護；若輸出側接線松動、接頭氧化，或電機接線錯誤（如星形接法誤接為三角形接法），會導致電機運行異常，引發輸出電壓偏高；此外，電機繞組絕緣損壞、匝間短路，會導致電機電流異常，間接引發輸出側電壓升高，觸發過壓保護。

3.變頻器參數設置不當：若變頻器參數設置不合理，如電壓上限設置過高、減速時間設置過短、V/F曲線設置異常，會導致變頻器輸出電壓超出額定范圍，或減速過程中能量回饋過快，無法及時消耗，進而引發過壓故障。例如，減速時間設置過短，大慣性負載減速過快，再生電能回饋量瞬間增大，超出制動系統處理能力，會導致中間直流母線過壓，連帶觸發輸出側過壓。

（四）其他誘因

除上述三大類核心誘因外，變頻控制柜自身散熱不良（如柜體通風口堵塞、散熱風扇損壞、內部元器件布局不合理），會導致柜內溫度過高，影響整流模塊、IGBT模塊、濾波電容的工作穩定性，間接引發過壓故障；控制柜內灰塵過多、濕度超標（如超過85%），會導致元器件絕緣性能下降，出現漏電、局部放電，進而引發電壓異常；此外，變頻器內部控制板故障（如CPU板、檢測板損壞），會導致電壓檢測異常，誤報過壓故障。

二、變頻控制柜過壓故障的處理方法

處理過壓故障需遵循“先斷電排查、后精準定位、再對癥處理”的原則，嚴禁帶電操作（特殊情況需帶電檢測時，需做好絕緣防護，使用專業檢測儀器），避免故障擴大或引發安全事故。以下結合不同誘因，梳理具體處理方法，兼顧實操性與專業性。

（一）輸入側過壓故障的處理

1.電網電壓波動的處理：首先斷開控制柜總電源，使用萬用表測量電網輸入電壓（三相電壓），確認電壓是否超出額定范圍（380V±10%）。若為瞬時電壓驟升（如設備啟停、雷電沖擊引發），可等待電網電壓穩定后，重新合閘試運行；若為長期電壓偏高（如用電低谷期），需配置電壓穩壓器（如三相全自動穩壓器），穩定輸入電壓；若電網存在頻繁波動，可在輸入側加裝浪涌保護器（SPD），抑制瞬時尖峰電壓，同時聯系供電部門，排查電網線路、變壓器故障，確保電網供電穩定。

2.輸入側接線錯誤的處理：斷電后，檢查輸入側接線，確認接線電壓等級是否與控制柜額定電壓匹配（如380V接線是否正確，避免誤接高壓），相位是否正確、零線與火線是否接反。若存在接線錯誤，重新調整接線，緊固接線端子，去除接頭氧化層（可用砂紙打磨后，涂抹導電膏），確保接線牢固、接觸良好；同時檢查輸入側電纜，若電纜截面積過小、長度過長，更換符合規格的電纜（如380V、15kW變頻器，建議使用4mm2銅芯電纜，長度不超過30米）。

3.防雷保護失效的處理：檢查輸入側防雷器（SPD），觀察防雷器指示燈是否正常（正常為綠色，紅色表示損壞），若防雷器損壞、擊穿，立即更換同規格防雷器；檢查防雷器接地線路，測量接地電阻，確保接地電阻≤4Ω，若接地電阻超標，整改接地系統（如增加接地極、鋪設接地網），確保雷電浪涌能夠有效泄放；此外，定期清理防雷器表面灰塵，避免影響散熱與絕緣性能。

（二）中間直流母線過壓故障的處理

1.電機能量回饋過壓的處理：首先斷開電源，檢查制動單元、制動電阻是否正常。用萬用表測量制動電阻阻值，若阻值無窮大（表示燒毀）、阻值異常偏小（表示短路），更換同規格制動電阻（制動電阻阻值需根據變頻器功率、負載類型選型，如15kW變頻器，建議選用75Ω、500W制動電阻）；檢查制動單元接線，若接線松動、脫落，重新緊固接線；若制動單元模塊擊穿損壞，更換制動單元模塊，同時檢查制動單元散熱情況，清理散熱片積塵。對于勢能負載、大慣性負載，可延長變頻器減速時間（通過變頻器操作面板調整參數，如將減速時間從10s調整為20-30s），減緩能量回饋速度；若再生電能較多，可加裝能量回饋裝置，將再生電能反饋至電網，避免母線電壓升高。

2.濾波電容異常的處理：斷電后，等待中間直流母線放電完成（通常需5-10分鐘，可通過萬用表測量母線電壓，確認電壓降至安全范圍），檢查濾波電容外觀，若存在漏液、鼓包、外殼碳化，立即更換同規格濾波電容（電容容量、耐壓值需與額定值一致，如380V輸入變頻器，濾波電容通常為450V、2200μF）；若電容外觀正常，用電容測試儀測量電容容量，若容量低于額定值的80%，更換電容；同時檢查電容接線端子，緊固接線，去除氧化層，確保接觸良好。更換電容時，需注意電容極性，嚴禁接反，避免電容擊穿短路。

3.整流模塊異常的處理：斷電后，用萬用表測量整流模塊（二極管整流橋）的導通性，分別測量三相輸入與直流母線正負極之間的導通情況，若出現單向?qū)ó惓?、開路或短路，更換整流模塊；檢查整流模塊散熱片，清理積塵，檢查散熱風扇是否正常運轉，若風扇損壞，更換同規格風扇，確保散熱良好；若整流模塊損壞伴隨電路板燒蝕，需檢查電路板是否存在短路，修復或更換電路板后，再更換整流模塊。

（三）輸出側過壓故障的處理

1.逆變模塊異常的處理：斷電后，用萬用表測量IGBT模塊的導通性，檢查模塊是否擊穿、開路；檢查驅動電路，測量驅動光耦、驅動電阻、驅動電壓是否正常，若驅動光耦損壞、驅動電壓異常，更換驅動光耦、調整驅動電壓；若IGBT模塊損壞，更換同規格IGBT模塊（需匹配變頻器功率、電壓等級），更換后檢查模塊散熱情況，清理散熱片積塵，確保散熱良好；此外，檢查逆變模塊觸發信號，若觸發信號異常，排查內部控制板故障，修復或更換控制板。

2.輸出側接線與負載異常的處理：斷電后，檢查輸出側電纜，若電纜過長、截面積過小，更換符合規格的電纜，縮短電纜長度（若需長距離傳輸，可加裝輸出電抗器，抑制反射波）；檢查輸出側接線端子，緊固接線，去除接頭氧化層，確保接觸良好；檢查電機接線，確認接線方式（星形/三角形）與電機額定接線方式一致，若接線錯誤，重新調整接線；檢查電機繞組，用兆歐表測量電機繞組絕緣電阻，若絕緣電阻低于0.5MΩ，說明繞組絕緣損壞、匝間短路，修復電機繞組或更換電機。

3.變頻器參數設置不當?shù)奶幚恚和ㄟ^變頻器操作面板，進入?yún)?shù)設置界面，檢查電壓上限、減速時間、V/F曲線等關鍵參數。將電壓上限調整至額定范圍（如380V輸入變頻器，電壓上限設置為418V）；根據負載類型，調整減速時間（大慣性負載適當延長，恒轉矩負載可正常設置）；優化V/F曲線，確保曲線與電機負載特性匹配，避免輸出電壓偏高。調整參數后，重新合閘試運行，觀察變頻器是否仍報過壓故障，若仍有故障，進一步排查其他誘因。

（四）其他誘因的處理

1.散熱不良的處理：清理控制柜通風口堵塞物（如灰塵、雜物），確保通風順暢；檢查柜內散熱風扇、散熱片，清理散熱片積塵，若風扇損壞、轉速異常，更換同規格風扇；若柜體內部元器件布局不合理，調整元器件位置，避免熱量積聚；對于高溫環境（如冶金、化工現場），可在控制柜內加裝空調、散熱風機，將柜內溫度控制在-10℃~40℃之間，確保元器件正常工作。

2.柜內環境異常的處理：清理控制柜內灰塵，用干燥的壓縮空氣吹掃元器件表面，避免灰塵堆積導致絕緣下降；若柜內濕度超標，加裝除濕機、干燥劑，將濕度控制在85%以下，避免元器件漏電、局部放電；對于戶外安裝的控制柜，做好防雨、防潮、防塵措施，加裝防護罩，避免環境因素導致故障。

3.控制板故障的處理：若排查上述所有誘因后，變頻器仍誤報過壓故障，大概率為內部控制板故障。斷電后，檢查控制板（CPU板、檢測板）是否存在燒蝕、電容鼓包、線路松動等情況，若有明顯損壞，修復或更換控制板；若控制板外觀正常，用示波器測量電壓檢測電路信號，排查檢測電路故障，修復后重新試運行。

三、變頻控制柜過壓故障的預防措施

過壓故障的預防重于處理，結合工業現場實操經驗，可從設備選型、安裝調試、日常維護三個方面入手，降低過壓故障頻次，提升變頻控制柜運行穩定性。

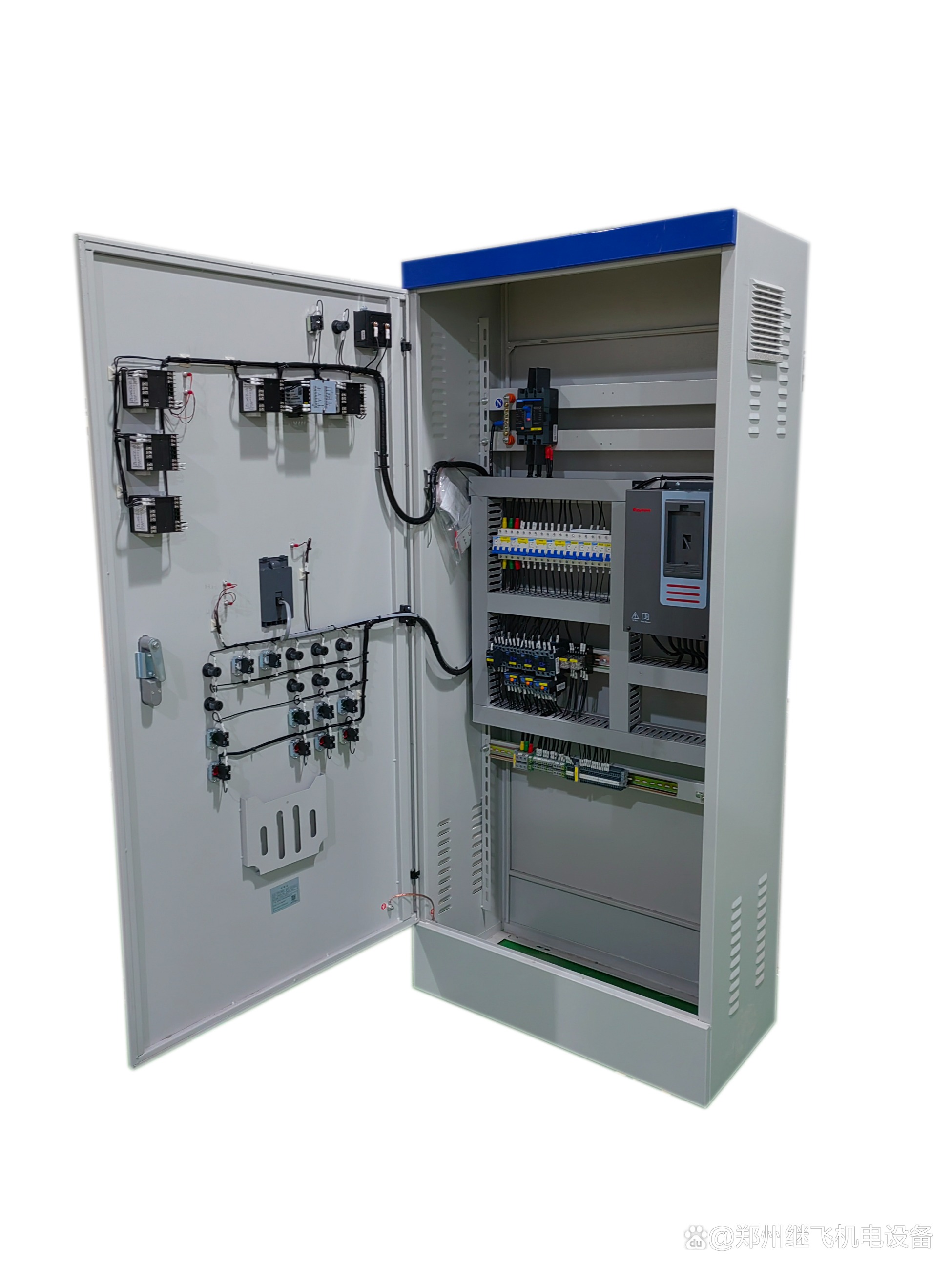

1.設備選型合理：根據現場工況、負載類型、電網情況，選擇合適規格的變頻控制柜、變頻器及配套元器件。變頻器額定電壓需與電網電壓匹配，同時預留10%-15%的電壓余量；對于勢能負載、大慣性負載，需配套選型制動單元、制動電阻，或加裝能量回饋裝置；輸入側、輸出側電纜需選用符合規格的銅芯電纜，避免截面積過小、長度過長；防雷器、浪涌保護器需選用符合行業標準的產品，確保防護效果。石家莊變頻柜廠家德蘭電氣可根據客戶現場工況，定制適配的變頻控制柜及配套防護方案，從源頭降低過壓故障發生率。

2.安裝調試規范：安裝時，嚴格按照電氣安裝規程操作，確保輸入側、輸出側接線正確，相位無誤，接線牢固，接頭無氧化；控制柜安裝位置需遠離高溫、潮濕、多塵、振動的環境，確保通風順暢，接地系統符合要求（接地電阻≤4Ω）；調試時，優化變頻器參數，合理設置電壓上限、減速時間、V/F曲線等，模擬負載工況進行試運行，排查參數設置不當引發的過壓隱患；同時檢查制動系統、濾波系統、散熱系統是否正常工作。

3.日常維護到位：建立定期維護制度，定期（如每月1次）清理控制柜內灰塵、雜物，檢查元器件外觀（如濾波電容、整流模塊、IGBT模塊是否漏液、鼓包，接線端子是否松動）；定期（如每3個月1次）測量電網輸入電壓、中間直流母線電壓、輸出電壓，檢查電壓穩定性；定期（如每6個月1次）檢測濾波電容容量、制動電阻阻值、電機繞組絕緣電阻，及時更換老化、損壞的元器件；定期檢查散熱風扇、防雷器、浪涌保護器，確保其正常工作；建立故障臺賬，記錄過壓故障發生時間、誘因、處理方法，總結經驗，避免同類故障重復發生。

變頻控制柜過壓故障的誘因復雜多樣，核心可歸結為輸入側電壓異常、中間直流母線能量回饋過量、輸出側負載與接線異常及設備自身故障四大類。處理故障時，需結合現場工況，通過專業檢測儀器精準定位誘因，遵循“先排查外部因素、后檢查內部元器件，先簡單后復雜”的原則，對癥處理，避免盲目更換元器件。同時，通過合理選型、規范安裝、定期維護，可有效預防過壓故障的發生，提升變頻控制柜運行穩定性與使用壽命，保障工業生產連續、安全、高效運行。對于復雜過壓故障（如內部控制板故障、電網系統性波動引發的故障），建議聯系專業技術人員或設備廠家進行處理，避免故障擴大，石家莊變頻柜廠家德蘭電氣可提供專業的故障排查與技術支持服務。
