無功補償配電柜選型的容量計算法則
無功補償配電柜是工業配電系統、建筑配電系統中不可或缺的核心設備，核心作用是補償電網中的無功功率，提高功率因數、降低線路損耗、改善供電質量，同時避免因功率因數不達標被供電部門罰款，降低企業用電成本。不同于普通配電柜，無功補償配電柜的選型核心的是精準計算補償容量——補償容量不足，無法達到預期的功率因數提升效果，仍會面臨線損過高、罰款風險；補償容量過大，會導致電網過補償，引發電壓升高、諧波放大，損壞變壓器、電機及其他電氣設備，甚至造成配電柜自身故障。
無功補償容量計算看似簡單，實則需結合配電系統的實際工況、負荷特性、現有功率因數及目標功率因數，兼顧理論計算與現場實操，不能生搬硬套公式。結合河北配電柜廠家德蘭電氣多年配電工程設計、無功補償配電柜選型及運維經驗，本文梳理一套可直接落地的容量計算法則，涵蓋計算前期準備、核心公式應用、分步計算流程、場景適配修正、常見誤區規避等核心內容，全程貼合現場實操，用行業一線話術拆解，助力電氣設計、選型人員精準完成補償容量計算，為無功補償配電柜選型提供可靠依據。
一、容量計算前期準備（實操前置，精準核算的基礎）
無功補償容量計算前，必須先收集配電系統的核心參數、明確現場工況，避免因參數缺失、工況誤判導致計算偏差，這是實操中最容易忽略的環節，也是保證計算精準度的關鍵。
收集核心電氣參數：重點收集3個關鍵參數，缺一不可。① 系統有功功率（P）：即配電系統實際消耗的有功功率，單位為kW，可通過變壓器額定容量、現場負荷統計或電能表讀數核算（實操中優先采用負荷計算得出的有功功率，更貼合實際）；② 現有功率因數（cosφ1）：即未安裝無功補償設備時，配電系統的實際功率因數，可通過功率因數表實測，或根據負荷類型估算（如純電阻負荷cosφ1≈1.0，電機類感性負荷cosφ1≈0.6-0.8，混合負荷cosφ1≈0.7-0.85）；③ 目標功率因數（cosφ2）：即安裝無功補償配電柜后，需達到的功率因數標準，通常按供電部門要求（多數地區要求cosφ2≥0.9），或結合企業節能需求設定（常規取值0.9-0.95，過高易導致過補償）。
明確負荷特性：區分配電系統的負荷類型，重點判斷是感性負荷、容性負荷還是混合負荷（實操中絕大多數工業、建筑配電系統以感性負荷為主，如電機、水泵、風機、變壓器等，此類負荷需重點補償）；同時明確負荷波動情況（是否存在頻繁啟停、負荷突變，如機床、變頻器驅動設備），波動較大的系統，計算時需預留負荷波動余量。
參考相關規范標準：主要參考《低壓配電設計規范》（GB 50054-2011）、《電力系統無功功率補償設計技術規程》（DL/T 5242-2010），明確補償容量計算的最低要求、修正標準，以及過補償、欠補償?shù)慕缍?，確保計算過程符合行業規范，避免違規選型。
確認現場工況：明確配電系統的額定電壓（常用380V三相、10kV高壓，電壓等級不同，計算邏輯一致，但配電柜選型規格不同）、安裝環境（室內、室外、高溫、潮濕等，影響補償元件選型，但不影響容量計算），以及是否存在諧波（如變頻器、整流設備較多的系統，需考慮諧波對補償容量的影響，計算時需額外修正）。
二、核心容量計算法則（實操首選，簡單可套用）
實操中，無功補償容量計算優先采用“有功功率法”（又稱功率因數補償法），該方法公式簡潔、參數易獲取、計算精準，適配絕大多數配電系統，是行業內應用最廣泛的計算方法，核心邏輯是通過有功功率、現有功率因數與目標功率因數的差值，核算所需補償?shù)臒o功功率容量。
（一）核心計算公式（必記，直接套用）
無功補償容量（Qc）的核心計算公式如下，單位為kvar（千乏），是無功補償配電柜選型的核心依據：
Qc = P × (tanφ1 - tanφ2)
公式解讀（實操話術，通俗易懂）：Qc是需要補償?shù)臒o功功率容量，即無功補償配電柜需要提供的總補償容量；P是系統有功功率；tanφ1是現有功率因數（cosφ1）對應的正切值；tanφ2是目標功率因數（cosφ2）對應的正切值。簡單來說，就是通過有功功率，乘以兩個功率因數對應正切值的差值，即可得到所需的補償容量。
（二）關鍵參數補充（實操必備，無需復雜計算）
公式中最關鍵的是tanφ1和tanφ2的取值，實操中無需通過三角函數計算，可直接參考以下常用功率因數對應的正切值表，精準取值、直接套用，避免計算失誤：
常用功率因數（cosφ）與正切值（tanφ）對應表（實操必備，直接抄寫使用）： cosφ = 0.60 → tanφ = 1.333 cosφ = 0.65 → tanφ = 1.169 cosφ = 0.70 → tanφ = 1.020 cosφ = 0.75 → tanφ = 0.882 cosφ = 0.80 → tanφ = 0.750 cosφ = 0.85 → tanφ = 0.619 cosφ = 0.90 → tanφ = 0.484 cosφ = 0.95 → tanφ = 0.329 cosφ = 1.00 → tanφ = 0.000
取值提醒：若實測的現有功率因數（cosφ1）不在上述常用值中，可按就近原則取值（如cosφ1=0.72，可按0.70取值，誤差可通過后續余量修正彌補）；目標功率因數（cosφ2）優先按0.9取值，若企業有更高節能需求，可取值0.95，不建議超過0.95（易導致過補償）。
（三）分步計算流程（實操演示，一看就會）
結合具體工程案例，拆解容量計算全流程，每一步都貼合現場實操，方便設計、選型人員直接套用，避免理論化、復雜化。
案例：某車間配電系統，有功功率P=200kW，未安裝無功補償設備時，實測現有功率因數cosφ1=0.75，供電部門要求目標功率因數cosφ2≥0.9，計算該車間無功補償配電柜所需的補償容量。
第一步：確認核心參數。明確P=200kW，cosφ1=0.75，cosφ2=0.90，參數無缺失、無偏差，符合計算要求。
第二步：查找對應tanφ值。參考常用對應表，cosφ1=0.75對應的tanφ1=0.882；cosφ2=0.90對應的tanφ2=0.484。
第三步：代入公式計算基礎補償容量。Qc基礎 = P × (tanφ1 - tanφ2) = 200 × (0.882 - 0.484) = 200 × 0.398 = 79.6 kvar。
第四步：預留負荷波動余量。考慮到車間負荷可能存在波動（如電機啟停、設備增減），以及元件老化導致的補償容量衰減，實操中需預留10%-15%的余量，此處按10%預留：Qc預留 = 79.6 × (1 + 10%) ≈ 87.56 kvar。
第五步：確定最終補償容量。實操中，無功補償配電柜的補償容量按標準規格選?。ǔＲ?guī)規格為10kvar、15kvar、20kvar、30kvar，總?cè)萘啃铻閱谓M容量的整數倍），因此將87.56 kvar向上取整，選取90 kvar作為最終補償容量。
結論：該車間無功補償配電柜的選型，需按總補償容量90 kvar核算，可選用6組15kvar補償模塊（6×15=90kvar），或9組10kvar補償模塊（9×10=90kvar），具體結合負荷波動情況選取（波動大的優先選用多組小容量模塊，便于分級補償）。
三、不同場景容量計算的適配修正（實操重點，避免通用化）
上述案例為常規工業車間場景，實際工程中，不同配電場景（如高壓系統、諧波較多的系統、建筑照明系統、消防專用系統）的負荷特性、運行工況不同，容量計算需結合場景進行適配修正，避免生搬硬套公式導致計算偏差，以下是重點場景的修正要點。
（一）高壓配電系統（10kV）補償容量計算修正
高壓配電系統的無功補償容量計算，核心公式與低壓系統一致，但需增加變壓器損耗修正，因為高壓系統中，變壓器的無功損耗占比較大，若不修正，會導致補償容量不足。
修正邏輯：高壓系統最終補償容量 = 基礎補償容量 + 變壓器無功損耗（Qb）
變壓器無功損耗（Qb）核算：Qb ≈ 0.05 × S（S為變壓器額定容量，單位kVA），實操中可簡化核算，無需復雜測量（如變壓器額定容量500kVA，Qb≈0.05×500=25kvar）。
實操示例：某高壓配電系統，有功功率P=500kW，cosφ1=0.70，cosφ2=0.90，變壓器額定容量630kVA，基礎補償容量Qc基礎=500×(1.020-0.484)=268kvar，變壓器無功損耗Qb≈0.05×630=31.5kvar，最終補償容量=268+31.5≈300kvar（向上取整為300kvar）。
（二）諧波較多場景（變頻器、整流設備集中）修正
若配電系統中變頻器、整流設備、中頻爐等諧波源較多，諧波會導致補償電容發熱、損壞，同時影響補償效果，計算時需采取兩項修正措施，避免故障。
容量修正：補償容量需減少10%-15%，避免諧波放大導致過補償，同時選用抗諧波電容（如串聯電抗器的補償模塊），降低諧波對補償元件的損壞；
核算邏輯：最終補償容量 = 基礎補償容量 × (0.85-0.90)，同時預留5%-10%的波動余量（如基礎補償容量100kvar，諧波場景下最終補償容量≈100×0.85×1.05≈89.25kvar，取整為90kvar）。
（三）建筑照明為主的配電系統修正
建筑照明系統（如寫字樓、商場、住宅）以照明負荷、插座負荷為主，負荷波動較小，且多為容性或輕感性負荷，計算時可簡化修正：
無需預留過多余量，預留5%-10%即可（常規取5%）；
若照明負荷以LED燈為主（cosφ1≈0.90），目標功率因數可設定為0.95，基礎補償容量計算后，預留5%余量即可（如P=100kW，cosφ1=0.90，cosφ2=0.95，Qc基礎=100×(0.484-0.329)=15.5kvar，最終補償容量≈15.5×1.05≈16.28kvar，取整為18kvar）。
（四）負荷波動較大場景修正
對于機床、起重機、變頻器驅動設備較多的系統，負荷頻繁啟停、突變，計算時需增加余量至15%-20%，同時采用分級補償方式（多組小容量模塊），避免補償容量與負荷不匹配導致的過補償、欠補償交替出現。
修正邏輯：最終補償容量 = 基礎補償容量 × (1.15-1.20)；
實操示例：P=150kW，cosφ1=0.70，cosφ2=0.90，基礎補償容量=150×(1.020-0.484)=80.4kvar，負荷波動大，預留20%余量，最終補償容量≈80.4×1.20≈96.48kvar，取整為100kvar，選用10組10kvar模塊，便于分級調節。

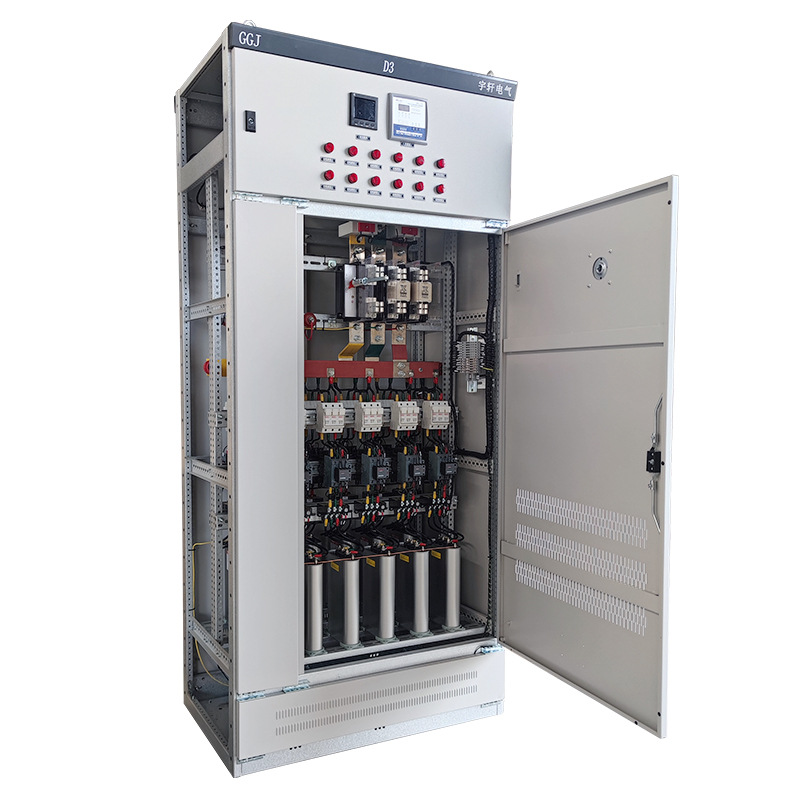

四、容量計算與配電柜選型的銜接要點（實操落地，避免脫節）
容量計算的最終目的是為無功補償配電柜選型提供依據，計算完成后，需精準銜接配電柜的核心選型要點，避免計算與選型脫節，導致設備無法正常使用，以下是實操中最關鍵的銜接要點。

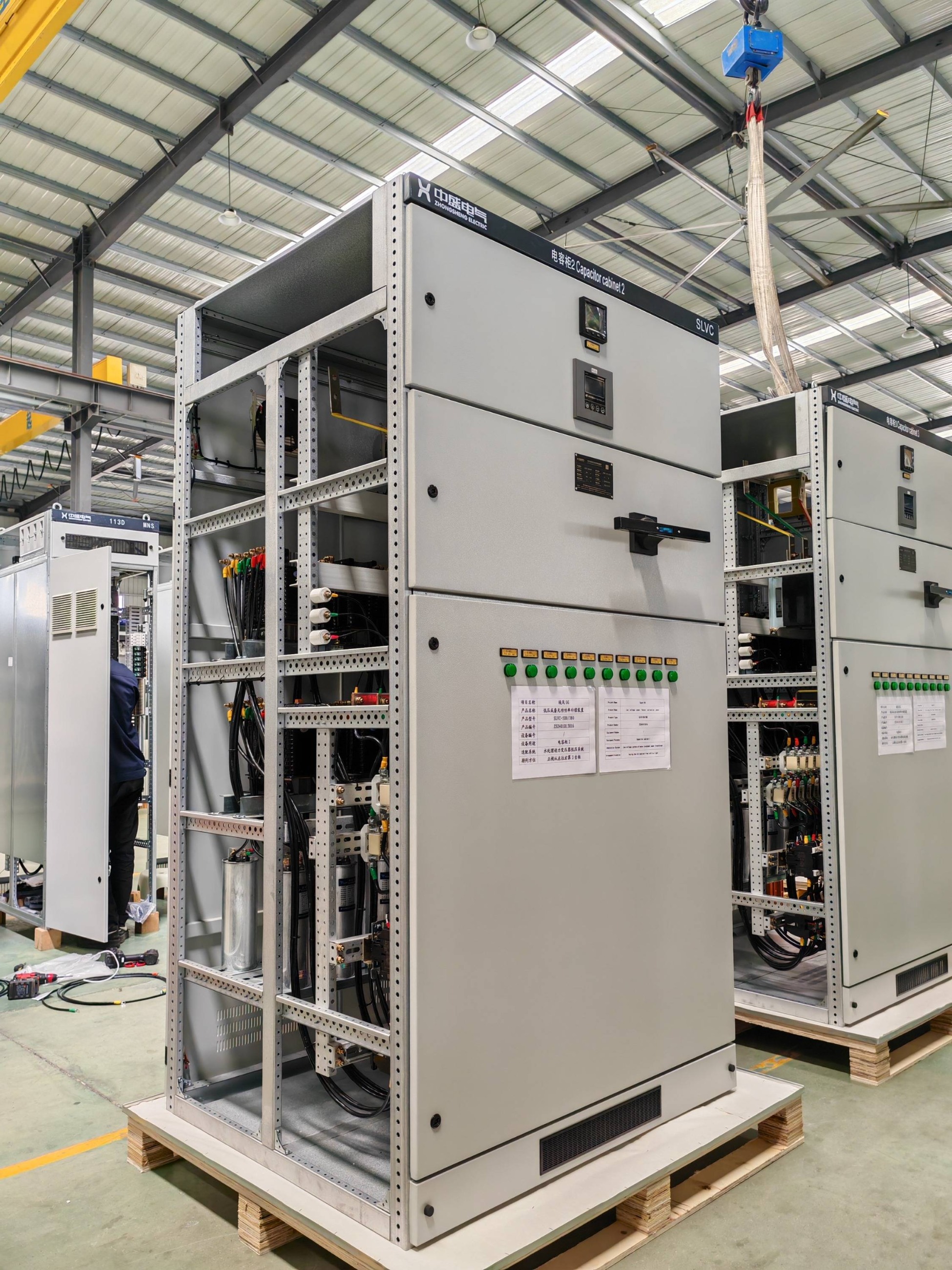

補償模塊選型：根據最終補償容量，選取單組補償模塊的規格（常規10kvar、15kvar、20kvar、30kvar），總?cè)萘啃铻閱谓M容量的整數倍，同時結合負荷波動情況，優先選用多組小容量模塊（如90kvar，優先選用6組15kvar，而非3組30kvar），便于分級補償，適配負荷波動。
控制器選型：控制器需與補償容量、系統電壓匹配，常規選用無功功率自動補償控制器，能根據系統功率因數自動投切補償模塊，避免人工操作，同時具備過電壓、欠電壓、諧波保護功能，確保設備安全運行。
柜體規格選型：配電柜的額定容量需≥最終補償容量，額定電壓與系統電壓一致（380V低壓、10kV高壓），柜體防護等級結合安裝環境選?。ㄊ覂?nèi)干燥區域IP54，潮濕、室外區域IP65及以上）。
元件適配：配電柜內的斷路器、接觸器、電抗器、電容等核心元件，需與補償容量、系統電流匹配，如90kvar補償容量，380V系統，計算電流≈136A，斷路器額定電流需選用160A，確保能承受補償電流沖擊。
五、常見計算誤區與規避方法（真人實操總結，避免返工）
結合河北配電柜廠家德蘭電氣現場選型經驗，多數設計、選型人員在無功補償容量計算過程中，容易出現以下誤區，導致計算偏差、選型失誤，甚至引發設備故障，以下是誤區總結及規避方法，貼合一線實操痛點。
誤區一：混淆有功功率與視在功率，將視在功率（S，kVA）當作有功功率（P，kW）代入公式，導致計算結果偏差過大。 規避方法：嚴格區分有功功率與視在功率，實操中優先采用負荷計算得出的有功功率，若僅知道視在功率，需通過cosφ1換算（P=S×cosφ1），再代入公式。
誤區二：目標功率因數設定過高（如≥0.98），導致補償容量過大，引發過補償，損壞設備。 規避方法：目標功率因數優先按供電部門要求（≥0.9）設定，最高不超過0.95，兼顧補償效果與設備安全，避免過補償。
誤區三：不預留負荷波動余量，或余量預留過多，導致欠補償或成本浪費。 規避方法：常規場景預留10%-15%余量，負荷波動大的場景預留15%-20%，照明為主的場景預留5%-10%，不盲目預留過多余量。
誤區四：忽略諧波影響，諧波較多的系統仍按常規公式計算，導致補償電容發熱、損壞。 規避方法：先排查系統諧波含量，諧波較多時，補償容量減少10%-15%，同時選用抗諧波補償模塊（串聯電抗器），避免諧波損壞元件。
誤區五：高壓系統計算時，不修正變壓器無功損耗，導致補償容量不足，無法達到目標功率因數。 規避方法：高壓配電系統計算時，必須增加變壓器無功損耗修正，簡化核算按Qb≈0.05×S（變壓器額定容量）計算，確保補償容量充足。
無功補償配電柜選型的容量計算，核心是“精準參數、貼合場景、規范計算、合理修正”，無需追求復雜的理論公式，重點掌握“有功功率法”核心公式，結合現場實操經驗，做好參數收集、tanφ取值、余量預留及場景修正，就能精準完成計算。
實操中，最關鍵的是避免生搬硬套公式，要結合配電系統的負荷特性、運行工況、電壓等級，靈活調整計算方案，同時做好容量計算與配電柜選型的銜接，規避常見誤區。容量計算的精準度，直接決定無功補償效果、設備運行安全性和企業用電成本，選型人員需結合工程實際，反復核對參數、校驗計算結果，必要時參考同類工程案例或?qū)I(yè)技術指導，確保計算結果可靠、選型合理。
此外，無功補償配電柜安裝完成后，需實測系統功率因數，若未達到目標值，需及時調整補償容量（如增加或減少補償模塊），確保補償效果符合要求，同時定期維護補償元件，避免元件老化導致補償容量衰減。河北配電柜廠家德蘭電氣也提醒廣大選型人員，容量計算是無功補償配電柜選型的核心，務必精準核算、靈活修正，如需技術指導可聯系廠家專業團隊，保障配電系統長期穩定、高效運行。
